| 品牌：ENERPRO | 型号：***VLCL-3 | 类型：稳压IC |
| 封装：其他 | 系列：1 |

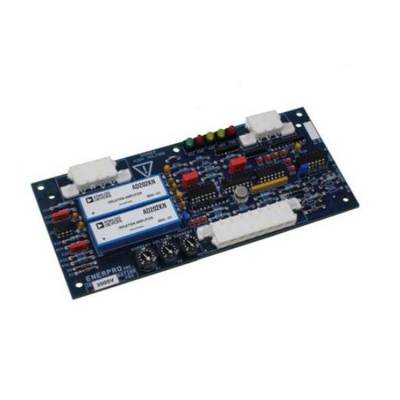

产品名称：ENERPRO稳压板***VLCL-3
产品型号：***VLCL-3
产品介绍：
***VLCL-3是一款稳压板，专门用于 Enerpro SCR 点火板。在典型配置中，稳压板接受电流和电压反馈和指令信号。稳压电路驱动触发板的延迟角指令信号，产生指令信号规定的输出电流或电压。稳压板的反馈信号通常来自 0-50 mV 电流分流器和 0-4 V 直流满量程电压信号（通过外部衰减器提供）。
性能特点：
?隔离电压和电流反馈信号
电流和电压反馈信号通过 Analog Devices AD202KN 隔离放大器（1500 Vrms，2000 V 峰值）与稳压器板电隔离。
?负载电压或电流限制
限制放大器响应反馈信号和相应限制命令之间的差异。产生的信号是 SCR 延迟角指令信号 SIG HI。
?电流和电压限制自动交叉
二极管或电路提供电压和电流限制之间的自动交叉。***VLCL-3 在电流或电压调节模式下运行，具体取决于哪个限制命令设置min。
?带自动复位的过流跳闸
板上安装的电位器设置电流跳闸电平。电流跳闸复位软启动电路；它对过流事件的响应时间约为 3 毫秒。如果过流情况持续存在，电流跳闸将自动复位并跳闸，不断循环直至清除。
?软启动和软停止
软启动电路将输入到触发板的栅极延迟命令电压在大约 2 秒内上升到预设电平；软停止以类似的方式降低命令。可以***其他软启动时间。
?极性反转兼容性
电流和电压反馈信号由高精度值电路处理，避免正反馈并允许在极性反转应用中运行。
?电压和电流回读信号
比例模拟电压和电流信号可从专用连接器获得。
?板载或非板载电压和电流命令
用户可以使用板上安装的电位器或通过外部施加的电压和电流命令来命令所需的电压或电流水平。有多个指令电压或电流范围可供选择，包括 0-12 V、0-10 V 和 4-20 mA。
?电路板结构
所有电路板都涂有保形涂层（MIL-1-46058，UR 型）。
参数：
?交流电压：600 VAC
?max隔离电压：2000 V peak
?工作温度范围：-5 C至85 C
?板直流电源电压：30 V直流
?12 V调节器辅助输出电流：20 MA
?延迟角度命令信号（SIG HI）：0.85-5.85 V
?电压和当前限制命令:0-12 V，0-10 V，4-20 MA（或***）
?软启动/停止时间：0.4-2.0 s，可独立配置
?板材尺寸：171 x 84 x 18毫米（长x宽x深）
?隔离电路之间的min爬电距离：18mm
?保形涂层：符合MIL-1-46058，UR型
?产地：美国
应用：
?电池充电器
?电化学工艺电源
?电机控制器
?磁铁电源
?不间断电源系统
